电缆故障探测利器 3M Dynatel 2273E/2273M 路由探测仪功能解析
在电力、通信、市政等地下管线运维领域,快速、准确地定位电缆或光缆外皮故障及探测管线路径,是保障线路安全稳定运行的关键。3M公司推出的Dynatel系列2273E和2273M路由探测仪(以及升级型号2273XE)正是为此类需求设计的专业地下管线检测设备。本文将详细介绍该系列设备的功能特点、应用场景及操作要点。
一、产品概述

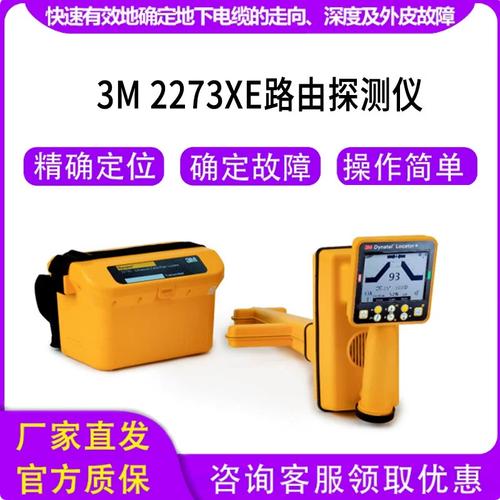

3M Dynatel 2273E/2273M(以及2273XE)是一款集电缆/光缆路由探测、外皮故障定位、管线深度测量于一体的多功能地下管线检测仪。该设备主要用于埋地电力电缆、通信光缆、金属管道等金属管线的路径追踪、深度测量以及对地绝缘故障点的精确定位。其中,2273M和2273XE在2273E基础上增加了更多高级功能,例如更精确的故障定位、更大的存储容量以及蓝牙数据传输等。
二、主要功能与特点
1. 路由探测(管线路径追踪)
通过发射机向目标管线施加特定频率的信号,接收机沿地面移动,能够清晰追踪埋地管线的走向。设备通常提供多种频率选择(如低频、中频、高频、射频等),以适应不同土质和管线条件。2273M/XE具备优秀的抗干扰能力,在密集管网区域也能准确识别目标管线。
2. 外皮故障定位
对于电缆或光缆的金属护套/屏蔽层对地绝缘故障,设备可采用接地故障定位模式。2273M/XE配备高阶故障定位功能,能够精确测量故障点电阻并指示故障方向,尤其适用于外皮破损、进水等引起的接地故障查找。2273XE具有更快的故障定位速度和增强的信号分析能力。
3. 深度测量
接收机可直接显示管线埋深,帮助运维人员准确掌握管线位置,避免施工误挖。部分型号支持同时显示电流和深度信息,辅助判断信号耦合情况。
4. 信号电流与dB值显示
接收机实时显示信号电流值(mA)和信号强度(dB),便于操作者区分目标管线与邻近干扰管线。2273XE采用更直观的彩色显示屏和图形化界面,提升野外作业效率。
5. 数据存储与传输(2273M/XE)
2273M和2273XE可存储多组探测数据(如路径点、故障点、深度记录),并可通过USB或蓝牙将数据传输至计算机或移动设备,方便生成报告和归档管理。
6. 坚固耐用设计
设备外壳通常具有防水防尘设计(IP等级较高),适应野外恶劣环境。按键布局合理,戴手套也可操作。
三、应用场景
- 电力电缆运维:查找电缆路径、定位外皮破损点、测量埋深,预防外力破坏。
- 通信光缆抢修:快速定位光缆路由及外护套故障,缩短故障修复时间。
- 市政管线普查:探测金属管道(如供水、燃气、供热管道)的位置和深度。
- 施工前管线交底:在开挖前确认地下管线分布,避免破坏既有管线。
四、操作注意事项
- 发射机接地与连接:确保发射机接地良好,连接线牢固连接到目标管线金属部分。对于外皮故障定位,需确保故障点对地有足够低的绝缘电阻。
- 频率选择:根据管线材质、埋深和周围环境选择合适的发射频率。一般低频适合长距离追踪,高频适合复杂环境下的精细定位。
- 接收机操作:保持接收机天线与地面垂直,沿管线走向缓慢移动,注意观察信号突变或峰值。进行故障定位时,需按照设备说明采用A字架或环形天线进行精确定点。
- 深度测量校准:深度测量需在管线正上方且信号清晰时进行,必要时通过已知点校准或采用双天线模式提高准确性。
- 安全规范:在电力电缆探测时,务必遵守相关安全规程,避免直接接触裸露导体。故障定位前需确认电缆停电或采取安全措施。
五、型号差异简述
- 2273E:基础型路由探测仪,具备路由追踪、深度测量和基本故障定位功能。
- 2273M:增强型,增加数据存储、蓝牙传输、更高精度故障定位等功能。
- 2273XE:最新升级型号,具备更快的处理速度、更清晰的显示界面和增强的故障分析能力,适合高频次、高要求的专业应用。
###
3M Dynatel 2273E/2273M/2273XE系列路由探测仪凭借其可靠的性能和丰富的功能,已成为地下管线运维人员的重要工具之��。正确使用该设备不仅能提高故障排查效率,还能有效降低施工风险。建议使用者结合具体工况查阅操作手册,并定期对设备进行校准和维护,以保证探测精度。
