管线探测与电缆故障定位仪器全解析 从地下管线探测仪到电缆故障定位仪的应用指南

随着城市化进程的加快，地下管网系统日益复杂，涵盖了供水、排水、燃气、电力、通信等多种管线。在建筑施工、市政改造、管线维护等作业中，如何快速、准确地找出地下管线的位置以及精确定位电缆故障，成为工程技术人员必须面对的挑战。地下管线探测仪、电缆故障定位仪、金属管道寻线仪等专业设备应运而生，为地下隐蔽工程的检测与故障排查提供了高效手段。

一、地下管线探测仪：透视地下的“眼睛”

地下管线探测仪主要用于探测地下金属管线（如钢管、铸铁管）和非金属管线（如塑料管、水泥管）的位置、走向、埋深等信息。其工作原理通常基于电磁感应法：发射机向地下施加特定频率的电磁信号，地下管线感应产生二次电流，接收机通过检测该信号来确定管线位置。部分高级探测仪还融合了探地雷达技术，能识别非金属管线及复杂管网环境中的多个目标。

应用场景包括：市政施工前的地下管线普查、新建管道走向规划、防止施工挖断既有管线等。选购时需关注探测深度、抗干扰能力、定位精度以及是否支持多种频率切换。

二、电缆故障定位仪：精准锁定电缆故障点

电力电缆在长期运行中可能因绝缘老化、外力破坏、潮湿进水等原因发生故障。电缆故障定位仪能够在不解体电缆的情况下，快速确定故障点的距离和位置，大幅缩短停电时间，提高抢修效率。

常见的电缆故障类型包括：低阻故障、高阻故障、闪络故障、开路故障等，不同故障类型适用的定位方法各异——例如低阻故障常用低压脉冲反射法，高阻故障则需采用闪络法或高压电桥法。典型的电缆故障定位仪通常包含：

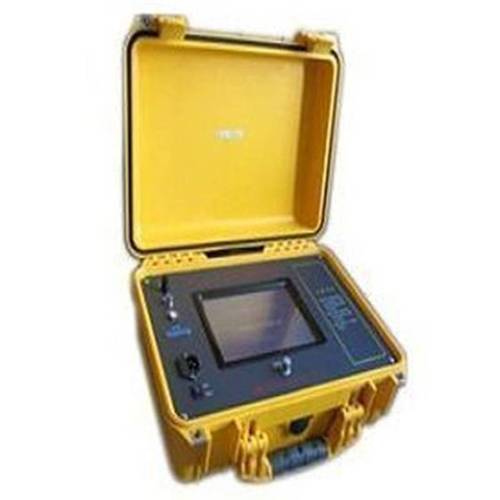

- 电缆故障测距仪（主机）：采用脉冲反射法或电桥法初步测量故障距离；
- 路径仪：确定电缆走向及埋深；
- 定点仪（声磁同步定点仪）：在故障点附近通过听声音或检测磁场信号实现精确定点；
配以高压信号发生器、放电球隙等辅助设备，可完成从测距到定点的全套流程。实际作业时，通常遵循“先测距、后路径、再定点”的步骤，先用测距仪测量电缆长度与故障距离，再用路径仪划定路由范围，最后定点仪精确定位。

应用场景涵盖：电力公司电缆抢修、工矿企业内部电缆维护、铁路信号电缆检测、路灯电缆故障排查等。

三、金属管道寻线仪：管线普查与追踪的利器

金属管道寻线仪是地下管线探测仪的一个重要分支，专门针对金属管线的追踪与识别。其典型工作方式分为直连法、感应法和耦合法。直连法是将发射机信号直接加在露出地面的金属管道上，信号沿管线传播，接收机沿地面追踪，信号强度最大处即为管道正上方；感应法适合于无法直接接触管线的场合，通过发射机在地面建立电磁场，使金属管道产生感应电流；耦合法则通过夹钳将信号耦合到管线上下。

该设备广泛用于：燃气管道巡线、输油管道检测、自来水金属管道维修定位、通信管道或电力排管地下路由查找等。使用时可结合管线仪的地平面成像或电流梯度法来判断分支和拐点。用户往往将它念作“金属管道循线仪”或“寻管仪”，选购时需了解是否具备多种探测频率、高灵敏度接收及深度测量功能。

四、典型设备技术要点与选型初步指南

1. 探测深度与精度：一般金属管线探测仪探测深度可达3~6米，高端设备配合大功率发射机可达10米以上；探地雷达可探测至十几米，适用于非金属管线但受土壤介质影响。电缆故障定位仪的测距量程一般为几公里至几十公里，波速度已知/可标定的情况下精度可达米级。

1. 抗干扰性：市区存在大量电磁干扰，选用具有多个频率、滤波调节、罗盘显示等功能的接收机会更便于判断异常信号。对于电缆故障定点来说，冲击高压放电会使定点时存在强烈放电电磁干扰，若定点仪具备声磁同步功能或抗电磁屏蔽设计则更佳。

1. 面向对象匹配：

• 城市管廊与复杂金属管网内部追踪定位，选择具有多种发射方式和耦合探寻的金属管线走向仪（大功率）；

• 单纯电力电缆各类高低阻故障测试，选择成套电缆故障定位仪功能齐全的高配设备；

• 大量埋地非金属补水、排水管线可预备金属示踪带以便能与普通探测仪器交配合使用。选用设备和保障施工或故障定位完成能力都会发挥关键。测到的路径注意现场找显著地面参照标记，并结合竣工图纸以保证缺陷范围误差最小。

通过对症查看灵敏度阈值并长时间持续使用中设备的源控和准确性非常需要的，在有破坏维修和规范允差状态下减少近场反复勘定也很看用户以熟晓排除假异常与否正（诸如机械现场敲位移和施工路变动的误差要注意除去从而上报探底减干涉）。还应养成常态沿管道场核对数值方便全面收集出桩两端辨识管键和孔埋路径与设施连接状态痕迹等反映整个构筑项目的成果质量和安全协助提全。专业人员要详记路径深各位置、异形疑似伪支，让每一起开挖管线保证管理受可靠设在线维长护修理本数据未获取利实安全第一减少误探护更细加强高查实效和抢临时管线无损排障维。”
随着电子科技提升手段进一步基于多检测靶合作仪器会持续集成更新获得物联网加持运营基础集成智慧管廊的综合机制发展会大幅升级管道。
